摘要：公共建筑是節能大戶和節能要點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹大唐盛世商務中心項目，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000型建筑能耗監測系統實現配電回路用電監測、管理。

關鍵詞：大型公共建筑；能耗監測系統；ACREL-5000;

1 設計依據

DGJ08-2068-2012 《上海市公共建筑用能監測系統工程技術規范》

GB-T 15587-2008 《工業企業能源管理導則》

《評價企業合理用電技術導則GB》

《企業節能規劃編制通則》

《企業能源審計技術通則-GB》

GBT23331-2009《能源管理體系要求》

GB-50052-2009 《供配電系統設計規范》

能耗計量裝置國家及行業標準

DL/T 645-1997       多功能電能表通信規約

DL/T 645-2007       多功能電能表通信規約

CJ/T 188-2004       戶用計量儀表數據傳輸技術條件

GB/T 19582-2008   基于Modbus協議的工業自動化網絡規范

2 項目概況

      大唐盛世商務中心位于浦東新區世紀公園版塊內，緊鄰龍陽路地鐵站及新國際博覽中心。地塊西臨石楠路，東至芳甸路，南到蘭花路，北達櫻花路，基地面積為29318平方米，其中建設用地27346平方米，代征綠地1972平方米。其西側為大唐盛世花園三期住宅小區，東側為新國際博覽中心，南側為永達大廈，北面為喜馬拉雅藝術中心，距離龍陽路地鐵站和磁懸浮車站僅500米。

      本項目范圍是二幢5A級智能辦公樓、一幢3層的商業樓及地下商業中心配電箱內安裝的多功能儀表及計量電表。通過對儀表數據采集、分析、處理，從而通過分析數據，進而提高能源利用效率和保障能源管理水平的提升，并在系統節能方面發揮重要作用。

3 系統架構

      安科瑞Acrel-5000建筑能耗分析管理系統根據大唐盛世商務中心現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至樓層弱電井的數據采集器然后通過光纖將數據上傳至的監控主機。

      該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。其中大唐盛世商務中心項目現場設備分布如下A棟進線ACR系列多功能儀表117臺，出線DTSF系列計量儀表125臺；B棟進線ACR系列多功能儀表91臺，出線DTSF系列計量儀表12臺；C棟進線ACR系列多功能儀表19臺，出線DTSF系列計量儀表16臺；

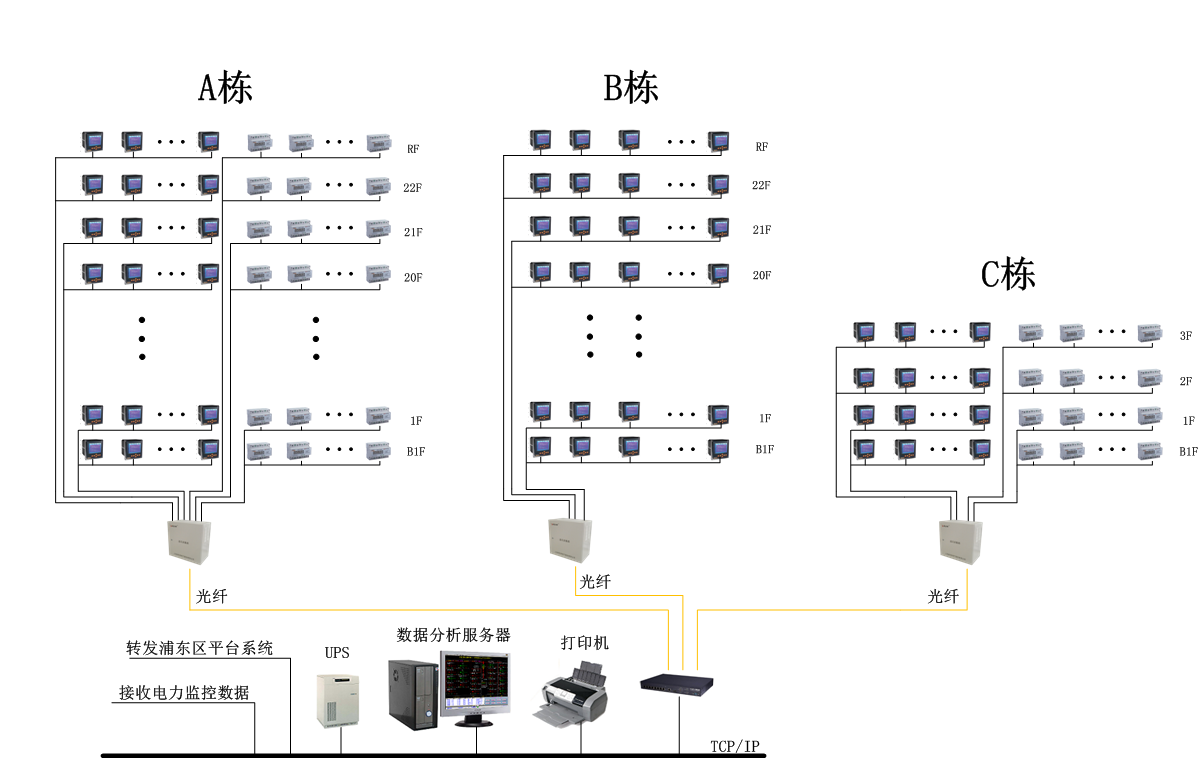

系統結構圖

5 系統軟件模塊

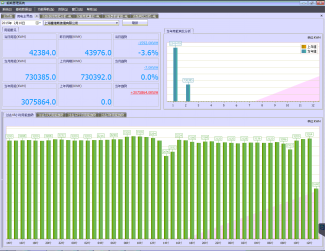

綜合能耗主界面

       反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；建筑物中的能耗分類雖然較多，但是能通過表計計量的主要有電、水、氣、可再生能源，界面下方顯示這四類能耗的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；可通過下拉框切換建筑物，建筑物圖片可根據項目要求替換；

分類能耗主界面

       反映某分類能耗（例如電）當日及昨日同期、當月及上月同期、當年及上年同期的用能及對比，增長百分比及增加值；反映某分類能耗過去48小時、過去31天、過去12個月、過去3年的用能趨勢；反映某分項能耗的當月用能餅圖；反映某分類能耗當年各月用能同比分析圖；

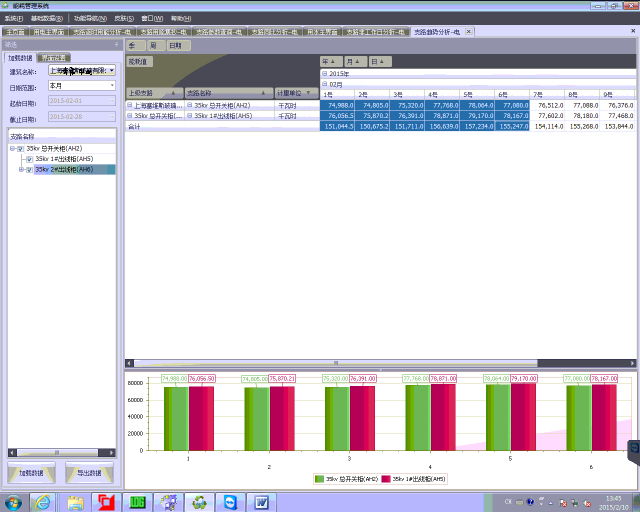

分類能耗支路用能統計報表

       可靈活選擇支路，并統計某段時間內支路用能的日、月、周、季、年用能；通過透視表功能強大，用戶可進行多種數據統計，并對數據進行組合排序；統計數據可通過柱狀圖、點線圖、堆積圖、餅圖等多種圖表展示；統計數據可導出至Excel；

分類能耗支路非工作日用能

      統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置；

      統計數據可導出至Excel；

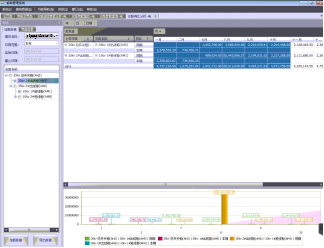

分類能耗支路同比分析

       統計各支路當年每月用能及去年同期用能；

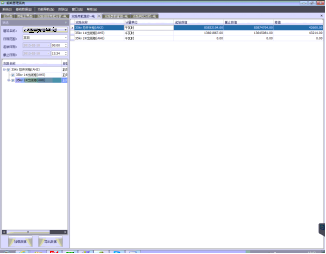

分類能耗支路用能集抄

      查詢各支路任意兩個時間的表計讀數，并計算出差值；時間精度到分鐘；

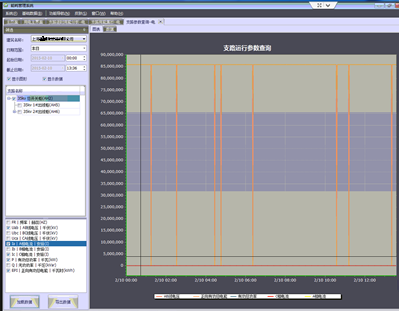

分類能耗支路分時段用能趨勢分析

      可查詢?nèi)我恢纺扯螘r間內的用能參數（例如電壓、電流、功率、功率因素等），具體可查詢的參數與安裝的儀表和系統配置有關，查詢時不可跨月；數據以圖表或表格的形式顯示，圖表可通過鼠標操作放大、縮小、移動；可對數據進行排序；數據可導出至Excel;

配置選項

      依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

      配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；

      配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

      配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

      配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

      配置建筑物中某用能區域?qū)挠嬃績x表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊

6 前景展望

      根據大唐盛世商務中心能耗運行效果分析，建立典型能耗分析模型，統一分析。

建立建筑能耗計量體系，把握建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。

選擇節能設備（變頻器、熱量回收裝置）。

再好的節能設備，管不住浪費也無法發揮節能效果，通過增加自動化節能設備，制定設備運行策略，減少人為干預，集中管控，使節能設備正在實現節能。
